Suku cadang layanan sistem - ThinkCentre Centre M58e (tipe 7514)

Suku cadang layanan sistem - ThinkCentre Centre M58e (tipe 7514)

Suku cadang layanan sistem - ThinkCentre Centre M58e (tipe 7514)

Ini merupakan artikel terjemahan mesin, silakan klik disini untuk melihat versi asli Inggris.

43N9589

Pindahkan penunjuk ke bagian untuk deskripsi. Klik bagian untuk menemukan nomor bagian.

Catatan: Jika model spesifik Anda tidak terdaftar, masukkan nomor produk di halaman Dukungan & unduhan dan lihat deskripsi produk. Cari model "Berdasarkan".

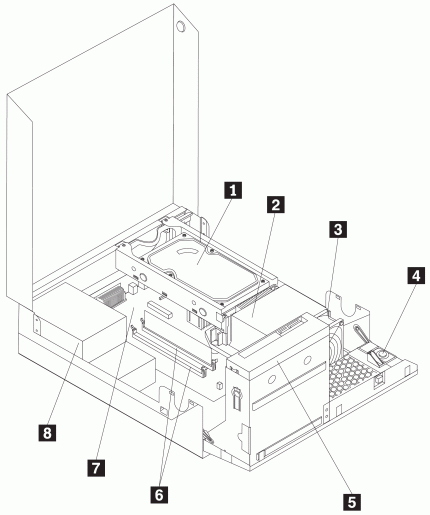

miami_sff.gifHard disk driveMicroprocessorHeat sinkSpeakerOptical disk driveMemory moduleSystem boardPower supply

Catatan: Setiap Field Replaceable Unit (FRU) berlaku untuk Semua tipe dan model, kecuali tipe atau nomor model tertentu dicantumkan dengan FRU.

  • FRU yang memiliki 1 atau 2 pada kolom CRU adalah Customer Replaceable Unit (CRU).
    • 1 mengidentifikasi bagian-bagian yang cukup mudah untuk diganti, membutuhkan sedikit atau tanpa alat.
    • 2 mengidentifikasi bagian-bagian yang sedikit lebih sulit untuk diganti.
    • N mengidentifikasi suku cadang yang tidak boleh diganti oleh pelanggan.
  • Kepatuhan RoHS:
    • R mengidentifikasi bagian yang sesuai.
    • N mengidentifikasi bagian yang tidak sesuai

Barang Keterangan Nomor bagian layanan (FRU) ID RoHS ID CRU Model
Papan sistem
7 Intel G41 BTX(GA), non-AMT 46R8892 R N A2U A2F A2S A2P A2L A2D A2Y A2G A2M A2A A2Q A2T A2C A2B A2H A2V A2K A2R A2E A2J
CPU
2

Prosesor Intel® Core 2 Duo E6550 2.33GHz 1333MHz FSB 4M L2 cache

43C3833 R N

Prosesor Intel® Core 2 Duo E8600 3.33GHz 1333MHz FSB 6M L2 cache

46R8640 R N

Prosesor Intel® Core 2 Duo E8500 3.16GHz 1333MHz FSB 6M L2 cache

45C7735 R N

Prosesor Intel® Core 2 Duo E8400 3.0GHz 1333MHz FSB 6M L2 cache

45C7736 R N A2U A2F A2S A2P A2L A2D A2Y A2G A2M A2A A2Q A2T A2C A2B A2H A2V A2K A2R A2E A2J

Prosesor Intel® Core 2 Duo E8300 2.83GHz 1333MHz FSB 6M L2 cache

45C7737 R N

Prosesor Intel® Core 2 Duo E8200 2.66GHz 1333MHz FSB 6M L2 cache

45C7738 R N

Prosesor Intel® Core 2 Duo E8190 2.66GHz 1333MHz FSB 6M L2 cache

45R2568 R N

Prosesor Intel® Core 2 Duo E7200 2.53GHz 1066MHz FSB 3M L2 cache

45R8337 R N

Prosesor Intel® Core 2 Duo E7300 2.66GHz 1066MHz FSB 3M L2 cache

46R1622 R N

Prosesor Intel® Core 2 Duo E7400 2.8GHz 1066MHz FSB 3M L2 cache

53Y6653 R N

Prosesor Intel® Core 2 Duo E7500 2.93GHz 1066MHz FSB 3M L2 cache

53Y6654 R N

Prosesor Intel® Pentium® Dual-Core E2160 1,8GHz 800MHz FSB 1M L2 cache

43C1968 R N

Intel® Pentium® Dual-Core E2180 Prosesor 2.0GHz 800MHz FSB 1M L2 cache

45C1773 R N

Prosesor Intel® Pentium® Dual-Core E2200 2.2GHz 800MHz FSB 1M L2 cache

45C5349 R N

Prosesor Intel® Pentium® Dual-Core E2220 2.4GHz 800MHz FSB 1M L2 cache

45C1774 R N

Intel® Pentium® Dual-Core E5200 Prosesor 2.5GHz 800MHz FSB 2M L2 cache

46R9512 R N

Prosesor Intel® Pentium® Dual-Core E5300 2.6GHz 800MHz FSB 2M L2 cache

53Y9049 R N

Intel® Pentium® Dual-Core E1600 Prosesor 2.4GHz 800MHz FSB 512KB L2 cache

46R1655 R N

Intel® Pentium® Dual-Core E1400 Prosesor 2.0GHz 800MHz FSB 512KB L2 cache

45R8339 R N

Prosesor Intel® Pentium® Dual-Core E1200 1.6GHz 800MHz FSB 512KB L2 cache

45R8341 R N

Prosesor Intel® Pentium® Dual-Core E1500 2.2GHz 800MHz FSB 512KB L2 cache

53Y9051 R N

Prosesor Intel® Celeron® 420 1.6GHz 800MHz FSB 512KB L2 cache

43C3835 R N

Prosesor Intel® Celeron® 430 1.8GHz 800MHz FSB 512KB L2 cache

43C1964 R N

Intel® Celeron® 440 Prosesor 2.0GHz 800MHz FSB 512KB L2 cache

43C1965 R N

Prosesor Intel® Celeron® 450 2.2GHz 800MHz FSB 512KB L2 cache

46R9514 R N

Prosesor Intel® Core 2 Quad Q9650 3.0GHz 1333MHz FSB 12M L2 cache

46R8642 R N

Prosesor Intel® Core 2 Quad Q9400 2.66GHz 1333MHz FSB 6M L2 cache

46R8644 R N

Prosesor Intel® Core 2 Quad Q8200 2.33GHz 1333MHz FSB 4M L2 cache

46R9516 R N

Prosesor Intel® Core 2 Quad Q8300 2.5GHz 1333MHz FSB 4M L2 cache

53Y6656 R N

Prosesor Intel® Core 2 Quad Q6600 2.4GHz 1066MHz FSB 8M L2 cache

43C1695 R N

Prosesor Intel® Core 2 Quad Q6700 2.66GHz 1066MHz FSB 8M L2 cache

43C6309 R N

Prosesor Intel® Core 2 Quad Q9550 2.83GHz 1333MHz FSB 12M L2 cache

45C7739 R N

Prosesor Intel® Core 2 Quad Q9450 2.66GHz 1333MHz FSB 12M L2 cache

45C7740 R N

Prosesor Intel® Core 2 Quad Q9300 2.5GHz 1333MHz FSB 6M L2 cache

45C7741 R N
Penyimpanan
6 512MB PC2-5300 (667MHz) DDR2 SDRAM 41X4255 R 1
1GB PC2-5300 (667MHz) DDR2 SDRAM 41X4256 R 1
2GB PC2-5300 (667MHz) DDR2 SDRAM 41X4257 R 1
512MB PC2-6400 (800MHz) DDR2 SDRAM 41X1079 R 1
1GB PC2-6400 (800MHz) DDR2 SDRAM 41X1080 R 1
2GB PC2-6400 (800MHz) DDR2 SDRAM 41X1081 R 1 A2U A2F A2S A2P A2L A2D A2Y A2G A2M A2A A2Q A2T A2C A2B A2H A2V A2K A2R A2E A2J
Mekanik
3 Kit heatsink 95W dengan modul retensi 41R6454 R 2 Semua model
Kit heatsink 65W dengan modul retensi 43N9349 R 2 Semua model
Kabel SATA (700mm) untuk optical disk drive/second hard disk drive 43N9011 R 2 Semua model
Sakelar intrusi C2 (260mm) 43N9080 R 2 Semua model
4 Pembicara internal (254mm) 39K5012 R 2 Semua model
Perisai IO belakang BTX 41R6381 R 2 Semua model
Kabel sensor suhu (165 mm) 43N9079 R N Semua model
Braket adaptor universal, 5,25" hingga 3,5", dengan bezel 43N9584 R 2 Semua model
Dudukan vertikal 43N9585 R 2 Semua model
deflektor udara 43N9610 R 1 Semua model
Kabel LED/saklar (220mm) 43N9075 R 2 Semua model
Rakitan bezel optik dengan klip penahan 43N9589 R 2 Semua model
bezel kosong 43N9590 R 1 Semua model
Bingkai pembaca kartu 43N9591 R 1 Semua model
Bezel non-pembaca kartu 43N9592 R 1 Semua model
Rakitan baki drive hard disk 43N9595 R 1 Semua model
Perakitan kandang depan 43N9596 R 1 Semua model
Casis 43N9650 R N Semua model
Kabel IO depan 45J9509 R N Semua model
3.5 ''mengkonversi 2.5'' untuk 150GB 10000 rpm hard disk drive 43N9645 R 2 Semua model
Kabel SATA (250mm) 43N9012 R 2 Semua model
bezel depan 45K6129 R 2 Semua model
baterai lithium 3V 45C1566 R 1 A2U A2F A2S A2P A2L A2D A2Y A2G A2M A2A A2Q A2T A2C A2B A2H A2V A2K A2R A2E A2J
Catu daya
8

Catu daya PFC aktif 280W (penginderaan otomatis) untuk 10L - kuat, di seluruh dunia, Jepang

41A9701 R N A2U A2F A2S A2P A2L A2D A2Y A2G A2M A2A A2Q A2T A2C A2B A2H A2V A2K A2R A2E A2J

Catu daya 280W (85 plus) untuk 10L- kuat, di seluruh dunia, Jepang

41A9742 R N A2U A2F A2S A2P A2L A2D A2Y A2G A2M A2A A2Q A2T A2C A2B A2H A2V A2K A2R A2E A2J
Hard drive
1

160GB 7200RPM serial ATA hard drive

40Y9035 R 1 A2U A2F A2S A2P A2L A2D A2Y A2G A2M A2A A2Q A2T A2C A2B A2H A2V A2K A2R A2E A2J

250GB 7200RPM serial ATA hard drive

40Y9036 R 1

320GB 7200RPM serial ATA hard drive

87H4891 R 1

500GB 7200RPM serial ATA hard drive

41X5582 R 1

1TB 7200RPM serial ATA hard drive

45C5973 R 1

150GB 1000RPM serial ATA hard drive

46R8893 R 1
Drive optik
5

Drive DVD-ROM 16x48x, SATA, untuk Vista dan XP

41N3325 R 1

DVD-Recordable/CD-RW Rambo 8, SATA, untuk Vista dan XP

43C1042 R 1 A2U A2F A2S A2P A2L A2D A2Y A2G A2M A2A A2Q A2T A2C A2B A2H A2V A2K A2R A2E A2J
Floppy disk drive
3,5" 1,44MB 2-mode dengan bezel 40Y9107 R 1

3,5" 1,44MB 2-mode dengan bezel

40Y9105 R 1
Keyboard ( Lenovo Preferred Pro USB )
Bahasa Inggris Amerika Serikat 41A5289 R 1 A2U A2L A2G A2M A2A A2Q A2H A2R A2E
Arab 41A5290 R 1 A2G
Arab Prancis 41A5291 R 1 A2G
Belgia Prancis 41A5292 R 1
Belgia Bahasa Inggris 41A5293 R 1 A2G
Bahasa portugis brazil 41A5294 R 1 A2P
Bulgaria 41A5295 R 1 A2G
Cina/Amerika Serikat 41A5296 R 1 A2B A2V
Ceko (ABB) 41A5297 R 1 A2G
Orang Denmark 41A5298 R 1 A2G
Belanda 41A5299 R 1 A2G
Perancis 41A5300 R 1 A2G
Perancis Kanada 41A5301 R 1 A2F A2G
Perancis Kanada 41A5302 R 1 A2F A2G
Jerman 41A5303 R 1 A2G
Orang yunani 41A5304 R 1 A2G
Yunani/Amerika Serikat 41A5305 R 1 A2G
Ibrani 41A5306 R 1 A2G
Hongaria 41A5307 R 1 A2G
Islandia 41A5308 R 1 A2G
Italia 41A5309 R 1 A2G
Jepang 41A5310 R 1 A2J
Korea 41A5311 R 1 A2K
Spanyol Amerika Latin 41A5312 R 1 A2S A2D A2Y
Norwegia 41A5313 R 1 A2G
Polandia 41A5314 R 1 A2G
Portugis 41A5315 R 1 A2G
Rumania 41A5317 R 1 A2G
Rumania 41A5316 R 1 A2G
Rusia/Sirilik 41A5318 R 1 A2G
Serbia/Sirilik 41A5319 R 1 A2G
Orang Slovakia 41A5320 R 1 A2G
Orang Spanyol 41A5321 R 1 A2G
Swedia/Finlandia 41A5322 R 1 A2G
Swiss Prancis/Jerman 41A5323 R 1 A2G
Thailand 41A5324 R 1 A2T
Turki 41A5325 R 1 A2G
Turki 41A5326 R 1 A2G
Inggris Raya 41A5327 R 1 A2G
Euro Amerika Serikat 41A5328 R 1 A2G
bahasa slovenia 41A5329 R 1
Arab 45J4880 R 1 A2G
Lithuania 45J4896 R 1
Keyboard ( USB Pembaca Sidik Jari Lenovo )
Bahasa Inggris Amerika Serikat 41R0038 R 1
Arab 41R0039 R 1
Arab Prancis 41R0040 R 1
Belgia Prancis 41R0041 R 1
Belgia Bahasa Inggris 41R0042 R 1
Bahasa portugis brazil 41R0043 R 1
Bulgaria 41R0044 R 1
Cina/Amerika Serikat 41R0045 R 1
Ceko (ABB) 41R0046 R 1
Orang Denmark 41R0047 R 1
Belanda 41R0048 R 1
Perancis 41R0049 R 1
Perancis Kanada 41R0050 R 1
Perancis Kanada 41R0051 R 1
Jerman 41R0052 R 1
Orang yunani 41R0053 R 1
Yunani/Amerika Serikat 41R0054 R 1
Ibrani 41R0055 R 1
Hongaria 41R0056 R 1
Islandia 41R0057 R 1
Italia 41R0058 R 1
Jepang 41R0059 R 1
Korea 41R0060 R 1
Spanyol Amerika Latin 41R0061 R 1
Norwegia 41R0062 R 1
Polandia 41R0063 R 1
Portugis 41R0064 R 1
Rumania 41R0065 R 1
Rumania 41R0066 R 1
Rusia/Sirilik 41R0067 R 1
Serbia/Sirilik 41R0068 R 1
Orang Slovakia 41R0069 R 1
Orang Spanyol 41R0070 R 1
Swedia/Finlandia 41R0071 R 1
Swiss Prancis/Jerman 41R0072 R 1
Thailand 41R0073 R 1
Turki 41R0074 R 1
Turki 41R0075 R 1
Inggris Raya 41R0076 R 1
Euro Amerika Serikat 41R0077 R 1
bahasa slovenia 41R0078 R 1
Keyboard ( Lenovo Preferred Pro PS2)
Bahasa Inggris Amerika Serikat 41A5039 R 1
Arab 41A5040 R 1
Arab/Perancis 41A5041 R 1
Belgia Prancis 41A5042 R 1
Belgia Bahasa Inggris 41A5043 R 1
Bahasa portugis brazil 41A5044 R 1
Bulgaria 41A5045 R 1
Cina/Amerika Serikat 41A5046 R 1
Ceko (ABB) 41A5047 R 1
Orang Denmark 41A5048 R 1
Belanda 41A5049 R 1
Perancis 41A5050 R 1
Perancis Kanada 41A5051 R 1
Perancis Kanada 41A5052 R 1
Jerman 41A5053 R 1
Orang yunani 41A5054 R 1
Yunani/Amerika Serikat 41A5080 R 1
Ibrani 41A5055 R 1
Hongaria 41A5056 R 1
Islandia 41A5057 R 1
Italia 41A5058 R 1
Jepang 41A5059 R 1
Korea 41A5060 R 1
Spanyol Amerika Latin 41A5061 R 1
Norwegia 41A5062 R 1
Polandia 41A5063 R 1
Portugis 41A5064 R 1
Rumania 41A5065 R 1
Rusia/Sirilik 41A5066 R 1
Serbia/Sirilik 41A5067 R 1
Orang Slovakia 41A5068 R 1
Orang Spanyol 41A5069 R 1
Swedia/Finlandia 41A5070 R 1
Swiss Prancis/Jerman 41A5071 R 1
Thailand 41A5072 R 1
Turki 41A5073 R 1
Turki 41A5074 R 1
Inggris Raya 41A5075 R 1
Euro Amerika Serikat 41A5076 R 1
bahasa slovenia 41A5077 R 1
tikus
Mouse roda optik (400DPI, USB ) 41U3013 R 1 A2U A2F A2S A2P A2L A2D A2Y A2G A2M A2A A2Q A2T A2C A2B A2H A2V A2K A2R A2E A2J
Mouse roda optik (400DPI, USB ) 41U3030 R 1 A2U A2F A2S A2P A2L A2D A2Y A2G A2M A2A A2Q A2T A2C A2B A2H A2V A2K A2R A2E A2J
PS/2 tiga tombol bola mouse scrollpoint 41R0018 R 1
Adaptor dan Lain-lain
Pembaca kartu memori USB 20-in-1 internal, ramping 46R1529 R 1
IEEE 1394 adaptor firewire 41D2781 R 1
Modem lunak V.90/V.44 29R9729 R 1
Speaker eksternal 2 bagian - utama 41A5331 R 1
Speaker eksternal 2 buah - sekunder 41A5334 R 1
Kabel DVI-I -VGA 41R3342 R 1
ATI Radeon HD3470 DDR3 256MB 46R1521 R 1
Adaptor ADD2 DVI-D, (HDCP) adaptor koneksi DVD-D profil rendah (gambar silikon) 43C0258 R 1
Tampilkan port ke Dongle DVI-D 43N9160 R 1
Tampilan port ke VGA Dongle 45J9524 R 1
Kabel telepon modem 39K5120 R 1
Belakang Com2 kabel II mini (140mm) 43N9062 R 2
Belakang USB 2Port II (350mm) 43N9124 R 2
NVIDIA G100 DDR2 256MB - DVI-I (dengan dongle DVI-I ke VGA) 53Y9341 R 1
Batu bata kekuatan speaker
Amerika Serikat, Kanada, Amerika Latin (tegangan rendah), ASEAN 89P8571 R 1 A2U
Amerika Latin, tegangan tinggi (non-APU) 89P8575 R 1
Cina Daratan, Thailand, Eropa, Timur Tengah, Afrika 89P8581 R 1 A2G A2C
Jepang 89P8577 R 1 A2J
Brazil 89P8583 R 1
Argentina 41A4901 R 1
Australia, Selandia Baru 89P8579 R 1 A2M
Korea 41A4903 R 1
Hong Kong, Eropa, Timur Tengah, Afrika, Irlandia 89P8573 R 1 A2G
Wilayah Taiwan 41A4905 R 1 A2V
India, Afrika Selatan 89P8585 R 1 A2Q
Kabel Listrik - Kabel Saluran (utama)
Amerika Serikat 41R3184 R 1 A2U A2F A2S A2L A2Y A2A A2T
Cina Daratan 41R3256 R 1 A2C
Bahasa Jepang dan Bahasa Inggris Jepang 41R3248 R 1 A2E A2J
Brasil (Portugis) 41R3270 R 1
Amerika Latin, tegangan tinggi (APU) 41R3176 R 1
Australia, Selandia Baru 41R3196 R 1
Korea 41R3260 R 1
Inggris Raya, Irlandia, Singapura, Malaysia, Brunei, Hong Kong 41R3224 R 1 A2B A2H
Wilayah Taiwan 41R3278 R 1 A2V
Italia 41R3232 R 1
Indonesia, Laos, Kamboja, Vietnam, Austria, Belgia, Kroasia, Cekoslowakia, Finlandia, Prancis, Jerman, Hongaria, Belanda, Norwegia, Polandia, Portugal, Rumania, Spanyol, Swedia 41R3208 R 1 A2U A2F A2S A2L A2Y A2A A2T
Denmark 41R3212 R 1 A2G
Swiss 41R3228 R 1 A2G
Israel 41R3236 R 1 A2G
Afrika Selatan 41R3220 R 1 A2G A2M A2A
India 41R3341 R 1 A2Q
Thailand 43N9029 R 1
Kabel Listrik - Kabel Saluran (sekunder)
Amerika Serikat 41R3185 R 1 A2U A2F A2S A2L A2Y A2A A2T
Cina Daratan 41R3257 R 1 A2C
Bahasa Jepang dan Bahasa Inggris Jepang 41R3249 R 1 A2E A2J
Brasil (Portugis) 41R3271 R 1
Amerika Latin, tegangan tinggi (APU) 41R3177 R 1
Australia, Selandia Baru 41R3197 R 1
Korea 41R3261 R 1
Inggris Raya, Irlandia, Singapura, Malaysia, Brunei, Hong Kong 41R3225 R 1 A2B A2H
Wilayah Taiwan 41R3279 R 1 A2V
Italia 41R3233 R 1
Indonesia, Laos, Kamboja, Vietnam, Austria, Belgia, Kroasia, Cekoslowakia, Finlandia, Prancis, Jerman, Hongaria, Belanda, Norwegia, Polandia, Portugal, Rumania, Spanyol, Swedia 41R3209 R 1 A2U A2F A2S A2L A2Y A2A A2T
Denmark 41R3213 R 1 A2G
Swiss 41R3229 R 1 A2G
Israel 41R3237 R 1 A2G
Afrika Selatan 41R3221 R 1 A2G A2M A2A
India 41R3175 R 1 A2Q
Thailand 43N9030 R 1
Kabel Y untuk Brasil 43N9044 R 1

Beli suku cadang secara online

Alias Id:MIGR-71959
Dokumen ID:PD002469
Tanggal Penerbitan Asli:01/04/2011
Last Modified Date:08/25/2022
